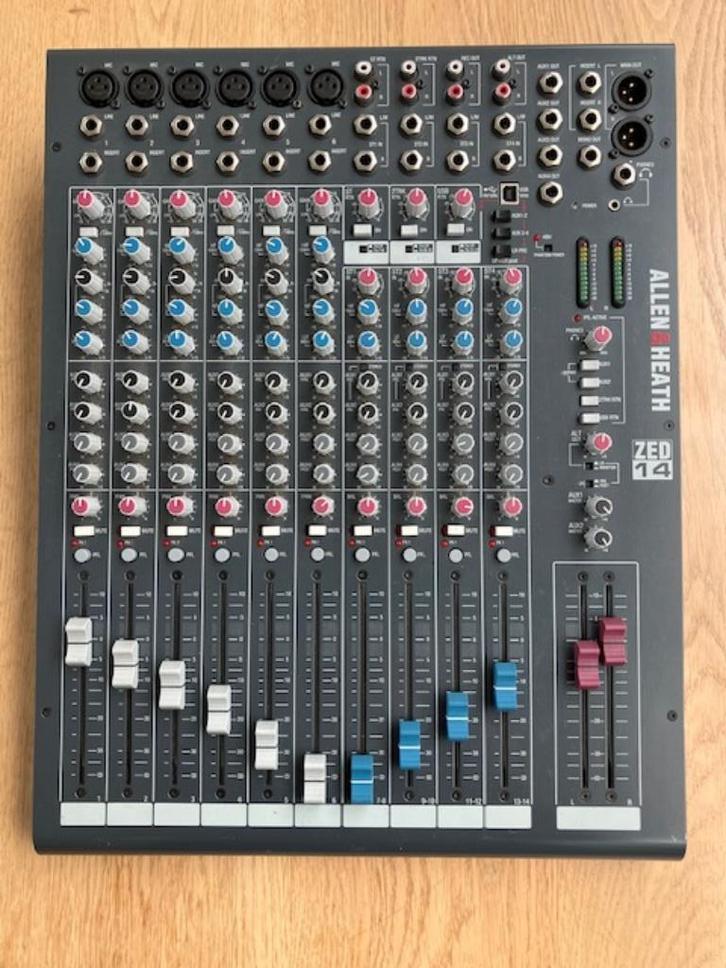

ALLEN & HEATH ZED 14 MENGPANEEL

Specificaties Allen & Heath ZED-14 compacte PA mixer:
Bedieningsniveaus ingangen:

• Monokanaal (XLR) Ingang +6 tot –63dBu voor nominaal (+ 17dBu in max.)
• Monokanaal Lijningang (Jack-aansluiting) +10 tot -26dBu (+ 30dBu maximaal)
• Insert point (TRS Jack-aansluiting) 0dBu nominaal + 21dBu maximum
• Stereo-ingang (Jack-aansluitingen) 0dBu nominaal (controle = Uit tot + 10dB)
• Stereo-ingang (phono-aansluitingen) 0dBu nominaal (controle = Uit tot + 10dB)

Bedieningsniveaus uitgangen:

• L, R & Mono-uitgangen (L & R XLR, Mono Jack) 0dBu nominaal. + 21dBu maximum
• Aux-uitgangen (jack-aansluitingen) 0dBu nominaal. + 21dBu maximum
• Alt uitgangen (phono-aansluitingen) 0dBu nominaal. + 21dBu maximum
• Rec-uitgangen (phono-aansluitingen) 0dBu nominaal. + 21dBu maximum

Frequentiebereik:

• Microfoon in naar L / R uit, 30dB versterking + 0,5 / -1dB 20Hz tot 20kHz
• Lijn in naar L / R uit 0dB versterking + 0.5 / -1dB 10Hz tot 30kHz
• Stereo in om L / R uit te mixen + 0.5 / -1dB 10Hz tot 30kHz

THD + n:

• Mic in naar L / R uit, 0dB versterking 1kHz + 10dBu uit 0.004%
• Mic in naar L / R uit, 30dB versterking 1 kHz 0,014%
• Line-in naar L / R uit, 0 dB versterking 0 dBu 1 kHz 0,005%
• Stereo-in naar L / R uit, 0 dB versterking + 10 dBu 1 kHz 0,003%

Headroom:

• Analoge Headroom van nominaal (0 Vu) 21 dB
• USB in & out headroom van nominaal (0 Vu) 14 dB

Ruis:

• Mic Pre EIN @ max gain 150R input Z 22-22 kHz -127dBu
• Mix L / R out, L / R faders = 0, 22-22 kHz -88dBu (ZED-14)

USB Audio CODEC (Coder / Decoder):

• USB Audio In / Out USB 1.1-compatibel 16bit.
• Sample Rate 32, 44.1 of 48kH

Overige gegevens:

• 6 monokanalen
• 4 stereokanalen met 2-bands EQ en ingangen voor extra bronnen
• Neutrik-microfoon XLR
• Neutrik 6,3mm jack-aansluitingen
• Kanaalinvoer
• Super wide gain mic / line-ingang
• 3-bands EQ met MusiQ
• 2 pre-fade Aux-sends
• 2 post-fade Aux-sends
• Verlichte mute
• Geluidsbeeld pan
• Verlichte PFL & piekwaarschuwingsindicator
• ALPS 100 mm faders
• Stereo return & playback
• Alle inputs met niveauregeling
• 12 bar meter
• Mono / stereo functie op auxes 1 & 2
• Monitor output sectie
• Alt stereo output source
• Configureerbare USB stereo audio in / out
