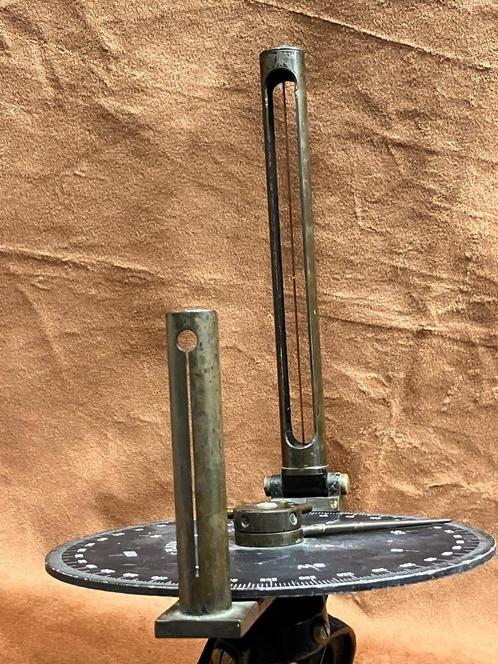

C. Plath Hamburg scheeps peilkompas met gimbal vizier

Interessant scheepsinstrument van goede kwaliteit: een droogmechanisch peilkompas (bearing repeater) van het gerenommeerde merk C. Plath uit Hamburg.

Dit originele kompas is volledig uitgevoerd in messing en staal en voorzien van een compleet werkende kardanische ophanging (gimbal) met massief contragewicht.

Een robuust, nauwkeurig en technisch bijzonder object — afkomstig uit de maritieme wereld van professionele scheepvaart of navigatie-opleidingen.

Technische details:


· Fabrikant: C. Plath – Hamburg, Duitsland

· Type: Droogmechanisch peilkompas / repeater kompas

· Kompasroos: 360° schaalverdeling met duidelijke graadmarkering (0–359°)

· Windrichtingen in wit gegraveerd (N, NE, E, etc.)

· Peilarm met dubbele bedieningshendel, draaibaar

· Richtvizieren:
o 1x draadvizier
o 1x spleetvizier


· Materiaal: messing, staal en gietijzer

· Originele zwarte lak en messing patina nog aanwezig

· Bevestiging: complete gimbal met loden ballastbol en messing borgmoer

· Merkgravure: C. PLATH – HAMBURG op bovenplaat

· Extra kenmerk: rood ingelegd symbool aan zuidzijde van roos (fabrieksmerk / montageteken)

Afmetingen (gemeten op zicht):

· Diameter kompasplaat: ca. 16 cm
· Hoogte totaal: ca. 28 cm
· Gewicht: meerdere kilo’s (solide metaalconstructie)

Toepassing en werking:
Dit type peilkompas werd gebruikt aan boord van zeeschepen om met behulp van vizieren en een draaiende peilarm nauwkeurig objecten op zee te "peilen" — zoals vuurtorens, boeien of andere schepen.


Belangrijk: dit is een droogmechanisch repeater-kompas zonder magnetische naald.

Het kreeg zijn " zuivere Noorden" - informatie van een centraal gyrokompas of koersreferentie.

De gebruiker richtte het vizier op een object, waarna de koers direct werd afgelezen op de roos.


Dankzij de gimbalophanging bleef het instrument waterpas, ook bij golfslag.


Het werd vooral gebruikt in de koopvaardij, marine en nautische opleidingen (circa 1925 –1960).

Ideaal voor:

· Verzamelaar van nautische instrumenten
· Decoratie in nautisch interieur
· Technisch museumobject
· Scheepsmodelbouw / maritieme demonstratie
· Gesprekstuk in verzameling of vitrine


Wordt zorgvuldig verpakt verzonden
