Nieuwe Quad 33 Mk.II Voorversterker

QUAD 33/2 Revisie
De oudste exemplaren van de Quad 33 voorversterker zijn inmiddels zo’n 55 jaar oud en het is duidelijk dat ze allemaal vroeg of laat problemen krijgen met de druktoetsen, wat betekent dat er kanalen gaan uitvallen. Een probleem dat al eerder duidelijk was, maar meestal wel verholpen kon worden en met de komst van een compleet nieuw binnenwerk kon elk probleem worden aangepakt. De kosten van een compleet nieuw binnenwerk belopen € 495 wat toch wel een hoog bedrag is. En aangezien vrijwel alle Quad 33’s dit probleem hebben, werd gezocht naar een betaalbare oplossing.
We vonden al eerder nieuwe schakelaars die we gebruiken voor de complete vernieuwing van de Quad 33/2 en hebben nu de nieuwe schakelaars gebruikt om de twee bodem printen van de Quad 33 te vervangen door identieke printen met nieuwe schakelaars. De bestaande printen kunnen niet meer worden gebruikt doordat het raster van de nieuwe schakelaars anders is. De twee printen worden vervangen, de bedrading en de insteekkaartjes blijven hetzelfde. Wel worden de voeding en de insteekkaartjes gereviseerd en ook alle transistoren worden vervangen door betere exemplaren. Het resultaat is een vernieuwde Quad 33 voorversterker die beter klinkt dan het origineel en weer tientallen jaren meekan met zijn nieuwe schakelaars. Deze revisie met nieuwe schakelaars kost € 275. Sinds de komst van de revisie met nieuwe schakelaars is de standaard revisie (zonder nieuwe schakelaars) vervallen. Alle prijzen zijn inclusief BTW, arbeidsloon en onderdelen.

Standaard revisie € 275
- Aanpassing voeding met 16V voedingsspanning
- Twee nieuwe bodemprinten met aangepaste schakeling, nieuwe schakelaars en nieuwe weerstanden en condensatoren
- Gereviseerde balansregelaar
- Verzwakker op Radio 2 voor aansluiting CD-speler of DAC
- Vijf insteekkaartjes met deels nieuwe componenten, w.o. de transistoren.
- Insteekkaartjes met vertinde contacten worden gratis vervangen door betere met vergulde contacten.

Extra’s voor standaard revisie
- ALPS volumeregelaar met dubbelpolige netschakelaar € 75
- Cinch aansluitingen voor CD en Pickup € 75

Complete revisie naar Quad 33/2 - € 495
- Gestabiliseerde voeding met 16V voedingsspanning
- Eén nieuwe bodemprint met aangepaste schakeling, nieuwe schakelaars en nieuwe weerstanden en condensatoren, aangepaste bedrading en vast gemonteerde insteekkaartjes. De Tape Adapter en de Disc Adapter zijn op het nieuwe moederbord geïntegreerd. De Disc gevoeligheid wordt ingesteld met twee dipswitches.
- Standaard parallel aan de bestaande ingangen, cinch ingangen voor aansluiting CD-speler of DAC en Pickup.
- Drie nieuwe insteekkaartjes Output (2x) met niveau-instelling en Disc met nieuwe componenten, w.o. de transistoren.
Extra’s voor revisie naar Quad 33/2
- Nieuwe achterzijde met pickup/lijn omschakelaar om de pickup ingang voor iets anders te gebruiken. Beide bronnen kunnen continu aangesloten blijven - € 100
- Speciale versie voor zes ingangen inclusief nieuwe achterzijde - € 150

Bij alle Quad 33, 303 en 34 revisies wordt de nieuwe handleiding van Quadrevisie bijgevoegd.

Bij de foto’s

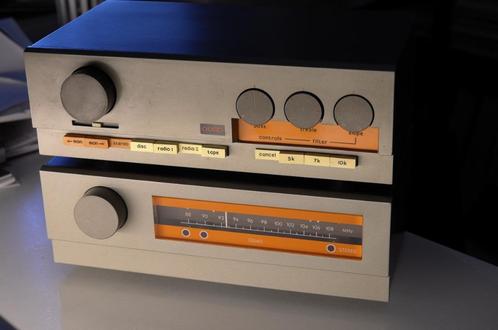

1 – Originele Quad 33 met FM3
2 – Originele achterzijde met cinch ingangen en nieuwe achterzijde
3 – Originele onderzijde

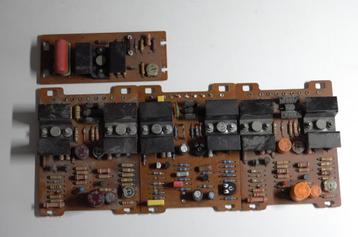

4 – Originele bodem printen

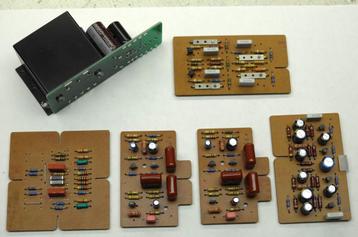

5 – Nieuwe bodem printen
6 – Nieuwe bodem printen
7 – Nieuwe printen ingebouwd
8 – Nieuwe onderzijde
9 – ALPS volumeregelaar met schakelaars en gestabiliseerde voeding
10 – Grijs gespoten Quad 33 met FM3
11 - 16 Alle Quad DIN en cinch kabels
