Stofborstelband voor o.a. CNC machines

Setje om zelf een Stofschoen te maken voor op uw CNC machine

bevat:

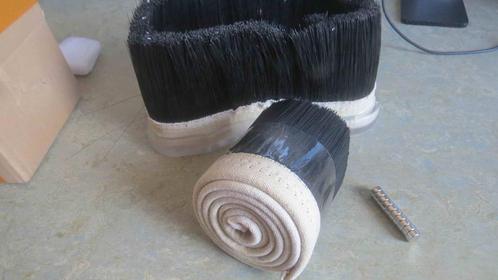

· 70 of 100mm nylon borstelband lengte 1 meter dikte 5mm (extra ruim zodat je hem opmaakt kunt knippen als hij op de houder zit)
· 20 stuks Neodymium N35 magneten 10mmx5mm (echt supersterk)

Even wat tips hoe ik het opgelost heb op mijn CNC machine:
Je kan de stofschoen ook eerst van MDF maken ter test, en de stofborstelband met schroeven vast zetten alvorens je hem van plexiglas/nylon of ander materiaal gaat maken (denk aan het vastklemmen om de spindel qua opening).

Bovenkant van de stofschoen aan de machine vast laten zitten hier 10 magneten in plaatsen (op tekening zitten er 5 maar voor de zekerheid maar 10 gedaan), hier de vaste aansluiting voor de slang aanvast maken paar extra ringen maken en die ter stevigheid om de 50mm pijp plaatsen die je bovenaan de stofschoen plaatst.
Zorg dat je meteen aan de onderkant iets maakt zodat je je stofzuigslang zoals op de foto direct in de stofschoen kunt plaatsen, anders moet je elke keer je stofzuiger van je machine losmaken als je wilt stofzuigen en je zit dan ook voor de cycloon dus al het afval gaat in de cycloon (98%).

Onderkant een gleuf voor de borstel maken en natuurlijk aan de andere kant de magneten (wel even goedom plaatsen zodat ze elkaar niet gaan afstoten). en een ruimte voor de frees en stofafzuiging. Zorg dat de borstel in de buurt van de frees deze NIET kan raken maar maak het hier extra ruim anders als je frees diep je materiaal in gaat, kan je borstel tegen je frees aan komen en dat wil je echt niet want dan wordt hij een stukje korter(uit ervaring).

Ik heb zelf twee onderplaten gemaakt 1 met 70 en 1 met 100mm borstels afhankelijk van hoe lang je frees is kan je de stofborstel kiezen. De bovenplaat kan natuurlijk gewoon blijven zitten. Soms als je heel diep je materiaal in gaat kan je ook je machine op pauze zetten en de spindel omhoog halen zodat je de korte borstel kunt plaatsen .

Extra:
een extra houder(plexiglas) aan bovenaan de spindel gemaakt zodat de slang niet aan de bovenste plaat zit te trekken maar de krachten beter verdeeld zijn (zie foto)

Werking:
Eerst je frees plaatsen en hoogte instellen hierna de onderste plaat met borstel en onder klikken. (zit muur vast met deze magneten).
Mocht de onderste plaat toch tegen bv je opspanners lopen schuift de onderplaat mee en loopt je machine niet vast daar de magneten wel een beetje kunnen schuiven tov elkaar.

ps werkt perfekt icm een stofzuiger en optioneel een cycloon die je er tussen kunt plaatsen zodat je stofbak niet vol is. eerst een kunstof ton voor gebruikt maar als je per ongeluk je stofzuigslag vlak ergens tegenaan plaatst is in één keer je ton vacuum en inplodeerd deze compleet(uit ervaring). Gewoon van 15/18mm MDF maken wel schilderen want MDF is poreus (zie foto) of een onderdruk ventiel plaatsen met een kunstof ton.

Als stofzuiger gebruik ik zelf een Festool CTL MIDI waar direct zonder koppelingen de 50mm slang van bovenaf in past.

Prijs:

· 70mm lange borstels + 20 magneten €25
· 100mm lange borstels + 20 magneten €29

Cycloon Stofschoen Dustshoe cnc portaalfrees cad cam mach3 fusion360 6040 4030 9060 Stepcraft Isel Neje

Als je nog vragen hebt kan je gewoon mailen.
