5x gebruikt om iets te testen. Machine is dus als nieuw. Werkt geweldig voor printen met veel copper planes. Nog met garantie.

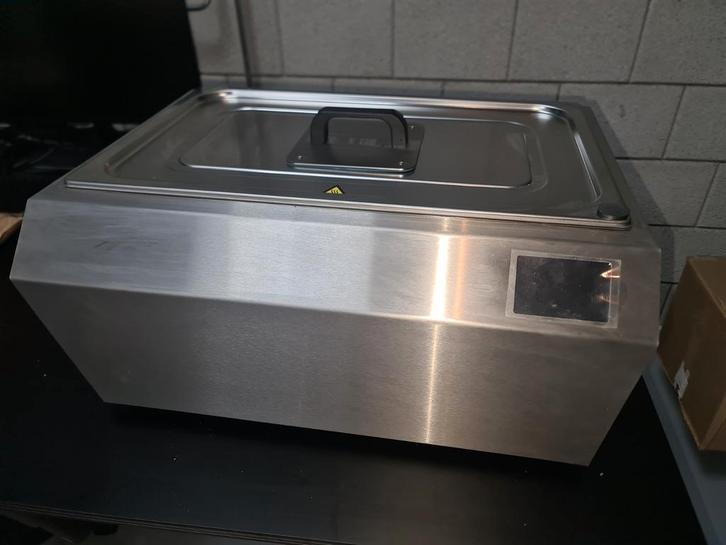

De Vaporflow 480 is een reflow oven die gebruik maakt van vapour phase om printplaten te reflow solderen. Problemen zoals die optreden met kleine infrarood of convectieovens zijn verleden tijd. Componenten met een grote thermische massa, fijne pitch, of met zwart kunststof zijn eenvoudig te solderen.

De Vaporflow verwarmt een speciale vloeistof tot de soldeertemperatuur en maakt zo een damp die de printplaat omhult. Deze damp verwarmt de printplaat zeer uniform tot 1 temperatuur. Door de uniforme verwarming is het solderen van printplaten met diverse componenten zeer eenvoudig.

De vaporflow biedt een roestvast stalen container waarin de printplaten worden geplaatst op een plateau. Onderin de ketel ligt een laagje vloeistof. De ketel wordt afgesloten met een deksel. De vaporflow verwarmt de vloeistof aan de hand van een vooraf geprogrammeerd profiel. Met een sensor wordt de temperatuur in de container gemonitord. Wanneer de printplaat is gesoldeerd, wordt de damp weer afgekoeld tegen de wanden van de oven met krachtige ventilatoren.

De soldeertemperatuur wordt bepaald door de gekozen vapour phase vloeistof. De standaard vloeistof is Galden LS230, hiermee kunnen alle gebruikelijke loodhoudende en loodvrije printplaten gesoldeerd worden. De Vaporflow kan overweg met alle vapor phase vloeistoffen met temperaturen tussen de 180 en de 240℃.

Met het touch screen kan het soldeerproces gestart en gestopt worden. Tijdens het solderen wordt er een grafiek weergegeven met de gemeten en de ingestelde temperaturen. Alle waarden kunnen naar een SD-Kaart gelogd worden. Ook kunnen er custom soldeerprofielen aangemaakt worden voor specifieke toepassingen of fine-tuning.

De Vaporflow beschikt over meerdere beveiligingen om oververhitting te voorkomen. Een sensor detecteert of dat het deksel geplaatst is.

De Galden vloeistof is duur per liter, maar het verbruik bij solderen is zeer laag, dus de totale gebruikskosten van de Vaporflow zijn laag.

Highlights
Zeer consistente resultaten door de uniforme verwarming
Kan goed overweg met componenten die met andere ovens lastig te solderen zijn
Oververhitting van de printplaat is onmogelijk
Duidelijk touchscreen
Custom soldeerprofielen kunnen aangemaakt worden
Soldeercycle kan naar SD-Kaart gelogd worden als CSV bestand
Specificaties
Max. PCB lengte 440 mm
Max. PCB breedte 235 mm
Temperatuurrange door keuze vloeistof 180 - 240℃
Duur van soldeercycle 18 minuten
Galden verbruik per cyclus 3 gram
De maximale afmetingen voor de PCB zijn niet max lengte maal max breedte, zie datasheet voor details.
