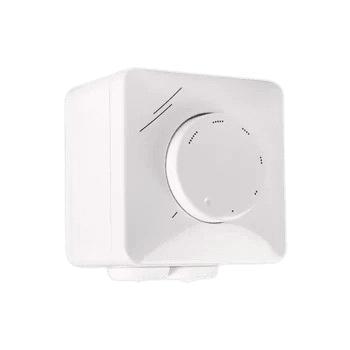

Potentiometer zonder 0-stand | Min max instelbaar

Deze potentiometer heeft geen UIT-stand. Het traploos regelbaar uitgangssignaal bevindt zich steeds tussen de instelbare minimum- en maximumwaarden. Het toestel kan rechtstreeks EC-ventilatoren of regelkleppen aansturen, maar kan ook gebruikt worden voor het sturen van een frequentieomvormer of elektronische snelheidsregelaar die op hun beurt dan weer de snelheid regelen van een AC-ventilator.

Van de MTP-D bestaan er samen drie versies. Steeds met instelbare minimum en maximumwaarden. U heeft dus een perfecte controle over het uitgangssignaal. De voedingspanning voor deze potentiometers moet zich tussen 3 VDC en 15 VDC bevinden. De toestellen uit deze reeks beschikken allemaal over een spatwaterdichte behuizing en ze zijn zowel geschikt in- als opbouw.

Waartoe dient een potentiometer in de HVAC-wereld?Naargelang u de draaiknop van een potentiometer meer- of minder open draait vergroot of verkleint het stuursignaal dat hij uit geeft.
Dit stuursignaal kan rechtstreeks gebruikt worden om EC-ventilatoren of klepaandrijvingen aan te sturen. Maar ook om via een elektronische snelheidsregelaar zoals de EVS- of MVS-reeks, of via een frequentieomvormer zoals de FI-E reeks, de snelheid van spanningsregelbare AC-motoren van op een afstand te bedienen. De potentiometer fungeert dan als discrete bediening, terwijl de snelheidsregelaar zich bvb in een technische ruimte of schakelkast bevindt.Instelbaar minimum- en maximumniveau!
Soms is het wenselijk de ondergrens en de bovengrens van het stuursignaal te begrenzen.
Sommige EC-motoren of klepaandrijvingen kunnen namelijk niet goed overweg met te kleine stuursignalen. De MTP-D laat via een ingebouwde trimmer toe om dit minimale stuursignaal op een hogere waarde in te stellen. En soms is een motor iets te krachtig gedimensioneerd. De maximum trimmer stelt u dan in staat om het maximale toerental van de ventilator in te perken.Tussen welke grenzen kan ik de uitgangsspanning dan instellen?
Dit hangt af van de voedingsspanning die u aansluit op de MTP-D. Deze moet minimaal 3 en maximaal 15 VDC zijn.
De minimumgrens kan dan ingesteld worden tussen 10 en 70% van deze voedingsspanning en de maximumgrens tussen 30 en 100% van de voedingsspanning.
Let er steeds op dat de grenzen die u instelt, in combinatie met de voeding, een uitgangssignaal opleveren dat binnen de specificaties valt van het aan te sturen toestel. Als de voeding 15 VDC is en u stelt de maximale waarde in op 100%, dient u na te gaan of uw aan te sturen toestel geschikt is om 15 VDC te ontvangen als stuursignaal. Zoniet, dient u de trimmers van de potentiometer bij te regelen.Zonder UIT-positie!Bij sommige toepassingen is het technisch of wettelijk vereist dat er steeds een minimale luchtstroom aanwezig blijft.Zelfs als u de draaiknop helemaal linksom draait zal er steeds een minimaal uitgangssignaal uit gestuurd worden. U kan de grootte van dit minimum signaal nog bijstellen met de Vmin trimmer.
