EBM-Papst, Ventilator K3G250-AV29-B2, Nieuw!

EBM-Papst, Ventilator K3G250-AV29-B2, Nieuw!

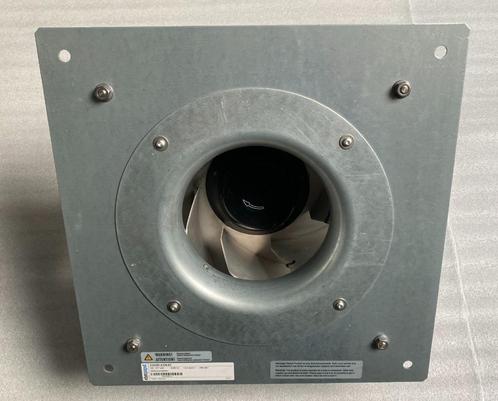

Nieuwe EBM-Papst geluidsarme centrifugaalventilator / afzuigventilator. Naast de hoge kwaliteit van de gebalanceerde aluminium ventilator en de aandrijving middels een Papst motor, zijn het de uitgebreide aansturingsmogelijkheden die zoveel mogelijkheden bieden. Door middel van diverse inputs is de fan volledig bestuurbaar. Het toerental van de fan is 100% regelbaar door analoge of seriële interface. Analoog middels voltage input (0-10V) of Ampère (4-20mA) en serieel middels een RS485 MODBUS connectie.
Praktisch gezien is een externe sensor met analoge uitgang (temperatuur- of CO2- sensor of een andere regelunit) voldoende en kan deze het het toerental (vermogen) van de ventilator aansturen. Zie tabel met aansluitmogelijkheden onderaan de advertentie.
De ventilator is voorzien van een technische gebruiksaanwijzing.

Specificaties:
Merk: EBM-Papst
Type: K3G250-AV29-B2
Motor: M3G084-FA
Type Motor: EC
Lagers: Kogellagers
Fasen: 1~
Nominal: voltage 230 VAC
Nominal voltage range: 200...277 VAC
Frequency: 50/60 Hz
Snelheid: 3450 min-1
Vermogen: 750 Watt
Stroom sterkte: 3,3 Ampere
Capaciteit: 3120 m3
Temperatuur bereik: -25 °C t/m 40 °C
Gewicht: 10,1Kg
Capaciteit 3120 m3
Temperatuur bereik -25 °C t/m 40 °C
Gewicht 10,1Kg

Aansluitmogelijkheden:
Klem Connectie Doel Function/assignment
PE - PE Aarding
KL1 1, 2 N, L Power supply 50/60 Hz
KL2 1 NC Floating status contact, break for failure
KL2 2 COM Floating status contact, changeover contact, common connection (2 A, max. 250 VAC, min. 10 mA, AC1)
KL2 3 NO Floating status contact, make for failure
KL3 1 OUT Analog output, 0-10 VDC, max. 3 mA, SELV output of current motor modulation level: 1 V corresponds to 10% modulation level. 10 V corresponds to 100% modulation level.
KL3 2, 8 GND Reference ground for control interface, SELV
KL3 3, 7 0-10 V Control/current sensor value input 0-10 VDC, impedance 100 kΩ, use only as alternative to 4-20 mA input, SELV
KL3 4 +10 V Voltage output 10 VDC (+/- 3%), max. 10 mA, power supply for ext. devices (e.g. potentiometer), SELV
KL3 5 +20 V Voltage output 20 VDC (+25%/-10%), max. 50 mA power supply for ext. devices (e.g. sensors), SELV
KL3 6 4-20 mAControl/current sensor value input 4-20 mA, impedance 100 Ω, use only as alternative to 0-10 V input, SELV
KL3 9, 11 RSB RS485 interface for MODBUS, RSB
KL3 10, 12 RSA RS485 interface for MODBUS, RSA

Reguliere prijs 1000,-
Mijn prijs 525,-
