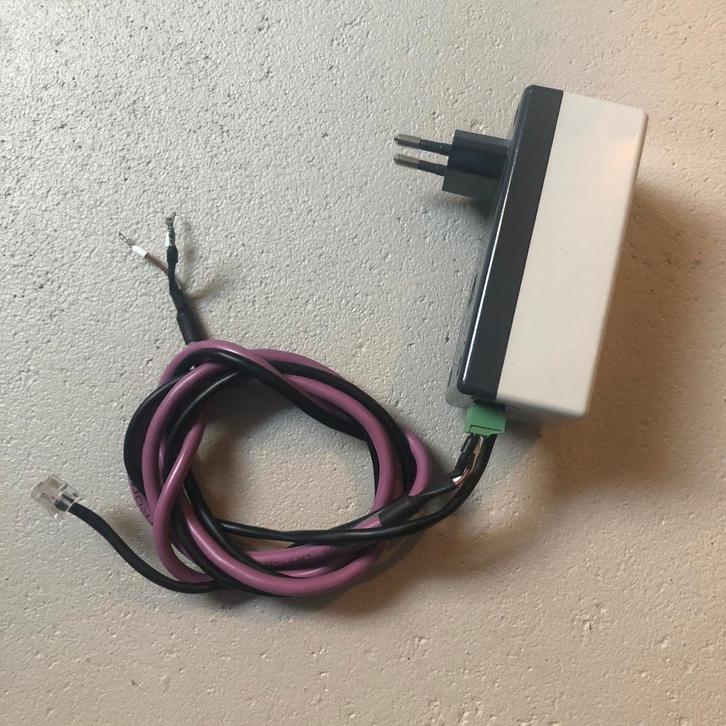

P1 naar modbus converter, om slimme meter via Modbus te integreren in een PLC of ander programmeerbaar apparaat met Modbus functionaliteit.

Deze converter is overbodig geworden omdat deze alleen DSMR2.2 en 4.x ondersteunt, wij hebben een DSMR5 meter.

Geeft via Modbus de volgende data:

- Meterstand verbruik hoog tarief
- Meterstand verbruik laag tarief
- Meterstand teruglevering hoog tarief
- Meterstand teruglevering laag tarief
- actueel tarief (hoog / laag)
- Momentaan opgenomen vermogen
- Momentaan terugleverend vermogen
- meterstand gasverbruik

Uit de datasheet:
De Interfacemodule P1<>Modbus maakt het mogelijk een verbinding te maken tussen een RS485 interface en de P1 poort van een ‘slimme’ kilowattuur meter die communiceert d.m.v. het DSMR 2.2 of DSMR 4.0 protocol. Hierdoor kan de meter opgenomen worden in een Modbus netwerk en de verbruiksgegevens via deze bus worden uitgelezen.
De aflevering configuratie van de module is middels firmware voorzien van MODBUS-RTU-Slave en DSMR (v2.2 & v4.0) functionaliteit. Zowel de versie van het DSMR protocol als het modbus slave adres zijn middels modbus te wijzigen.

De modules worden uitgeleverd met een default Modbus Slave adres, 0x0C. Het Slave adres is via Modbus adres 1000 te wijzigen in een willekeurig adres in het bereik 1-247 (decimaal). Deze handeling wordt geeffectueerd 5 sec na teruglezen via modbus. De P1 mode is standaard niet geconfigureerd en moet via Modbus adres 50 op DSMR 2.2 (22) dan wel DSMR 4.0 (40) geconfigureerd worden.
Communicatie parameters Modbus:
Baudrate:9600
Parity: even
Stopbits: 1

Communicatie parameters P1:
Mode DSMR 2.2:
Baudrate:9600
Parity: even
Stopbits: 1
Databits: 7

Mode DSMR 4.0:
Baudrate:115200
Parity: no parity
Stopbits: 1
Databits: 8
